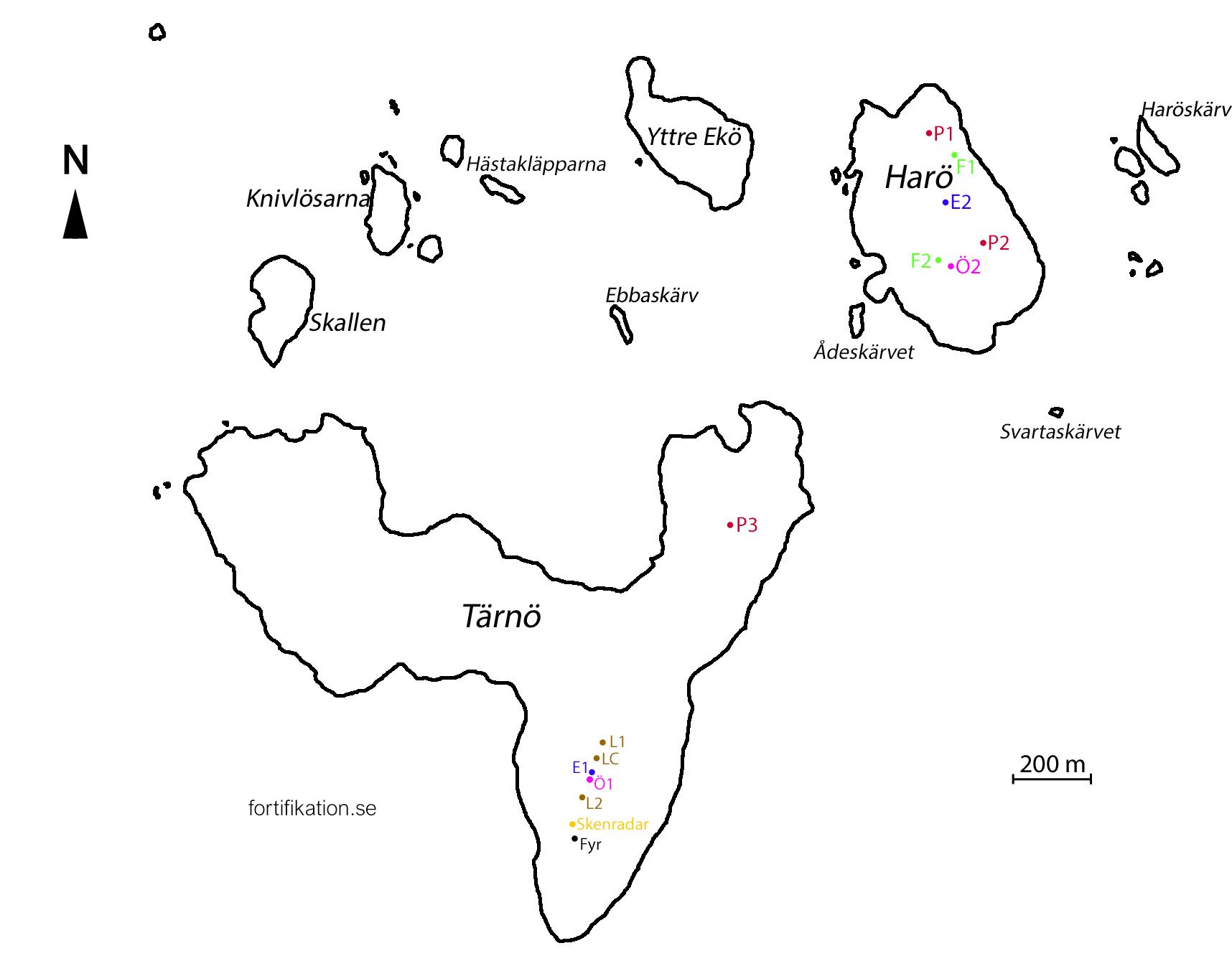

(kartan kan förstoras: Höger musknapp – Öppna bild i ny flik)

Förkortningarnas betydelse:

• Tre halvautomatiska tornpjäser 7,5 cm kanon m/57 (P1, P2 och P3).
• Eldledningsplats 2 (E2). Även kallad S-plats (= sammanställningsplats), kommandoplats eller huvudanläggning.
• Eldledningsplats 1 (E1). Även benämnd mätstation 1 (Mst 1). Utrustad med X-bands eldledningsradar och Öga 1.
• Öga 1 (Ö1). Fjärrstyrt pansartorn med lågljus-TV/laser. Ligger nära E1.
• Öga 2 (Ö2). Även benämnt mätstation 2 (Mst 2). Bemannat pansartorn med kikare/laser.
• Bergförråd (F1, F2). Flera bergförråd/ammunitionsdurkar ingick i batteriet. Dessa innehöll bl a finkalibrig ammunition, sprängmedel och minor.
• Luftvärnsställningar (L1, L2) med centralinstrument (LC).

Förutom ovanstående delar ingick även bl a lysraketpjäs, ostagade rörantennmaster med antenner för UK-radio/rundradio/TV1/TV2 (en mast vid E1 och två nära E2), TV-kamera på fackverksmast för allmän ytövervakning (vid E2), fast ledningsnät för tal-/datakommunikation, utsprängda skyttevärn med splitterskydd, skyddsrum, roterande skenradar (en bit ifrån E1:s radarantenn), skenpjäser, transformator och mindre förrådsbyggnader. Kring varje huvudkomponent i batteriet fanns det för närförsvar c:a fem skyttevärn och ett skyddsrum SK10. Se de fortifikationshistoriska frågorna 01, 02, 03, 04, 05, 06 och 07.
